Oběhová jednotka EG

zajištění pracovního prostředí s definovanou třídou čistoty

Popis

Oběhová jednotka EG slouží k zajištění pracovního prostředí s definovanou třídou čistoty v souladu s ČSN EN ISO 14644 Čisté prostory a příslušné řízené prostředí. Je určena, dle vybavení, pro zajištění třídy čistoty ISO 4 – ISO 8. Oběhová jednotka EG je konstruována pro použití v průmyslu, farmacii a zdravotnictví pro vytvoření čisté zóny o lepší třídě čistoty, než je okolní čistý prostor.

Technické parametry

Typ ventilátoru

K3G280-AT04-72

Požadované předřadné jištění

10 A

Krytí

IP 40

Průtočné množství vzduchu

1061 m3/h

Výstupní rychlost proudění

0,45 m.s-1 ± 20 %, nebo dle nastavení

Počáteční tlaková ztráta

120 Pa

Maximální tlaková ztráta

400 Pa

Hladina akustického tlaku

< 63 dB (A) od jednotky ve výšce 1,5 m

Filtrační vložka (výstupní)

AstroCel II DS A99C9S2R1, 1180x555x93

Jmenovitý průtok

při 0,45 m.s-1 je 1061 m3/h – tlaková ztráta 120 Pa

Střední odlučivost

99,995 % (H14)

Rozměry pracovního prostoru

1190 mm x 565 mm

Vnější rozměry

1250 mm x 625 mm x 500 mm

Hmotnost

65 kg

ke-stazeni

Technický list
Oběhová jednotka EG

Stáhnout
Použití

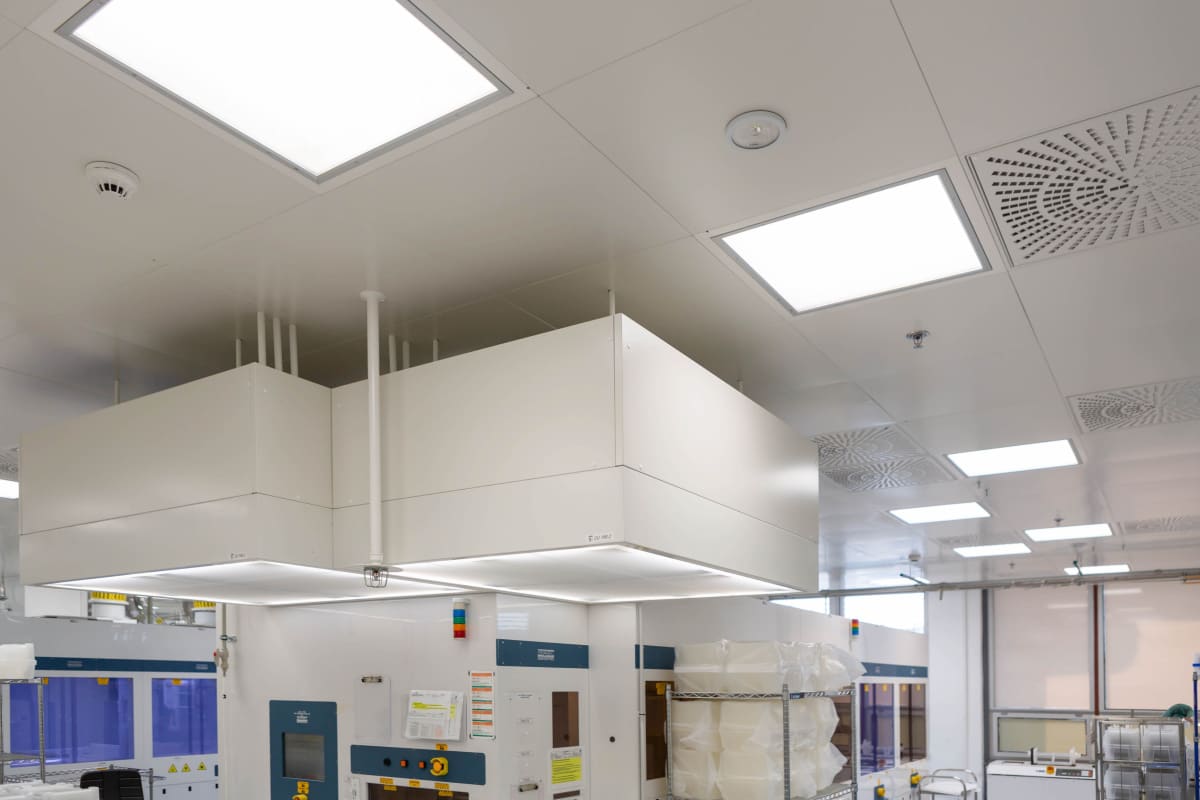

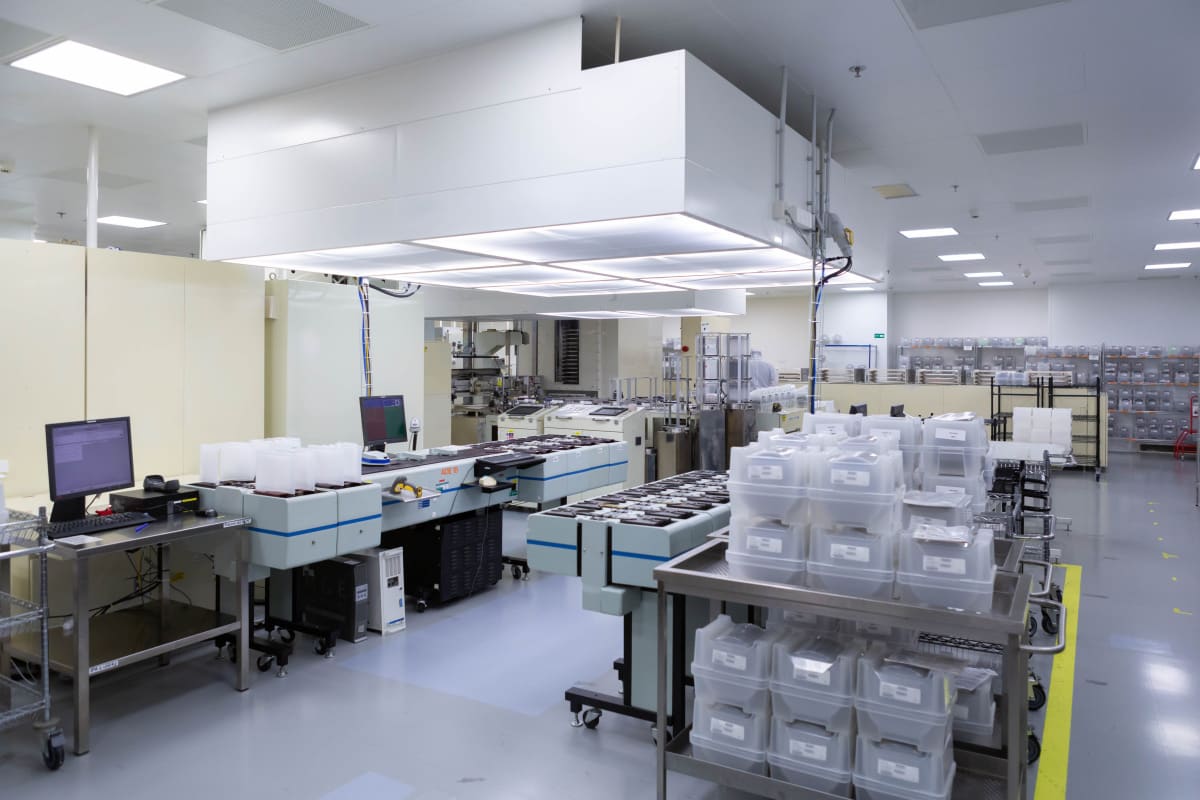

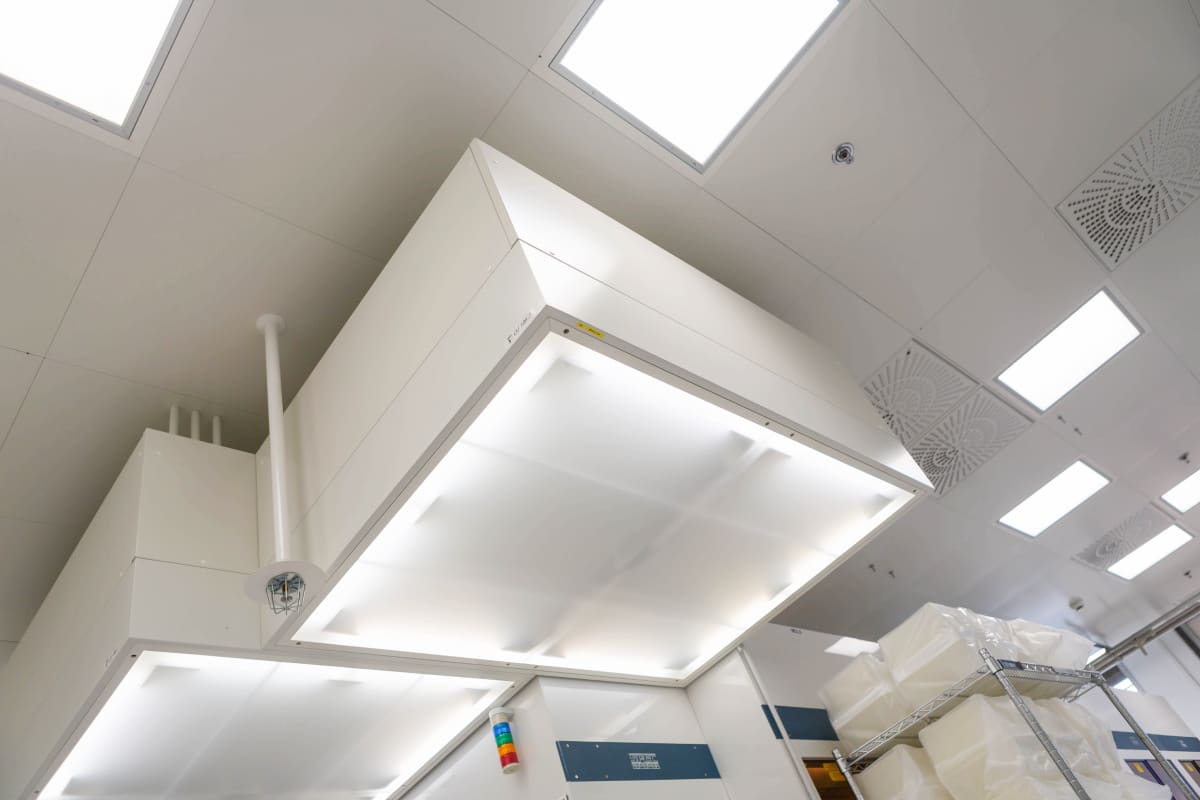

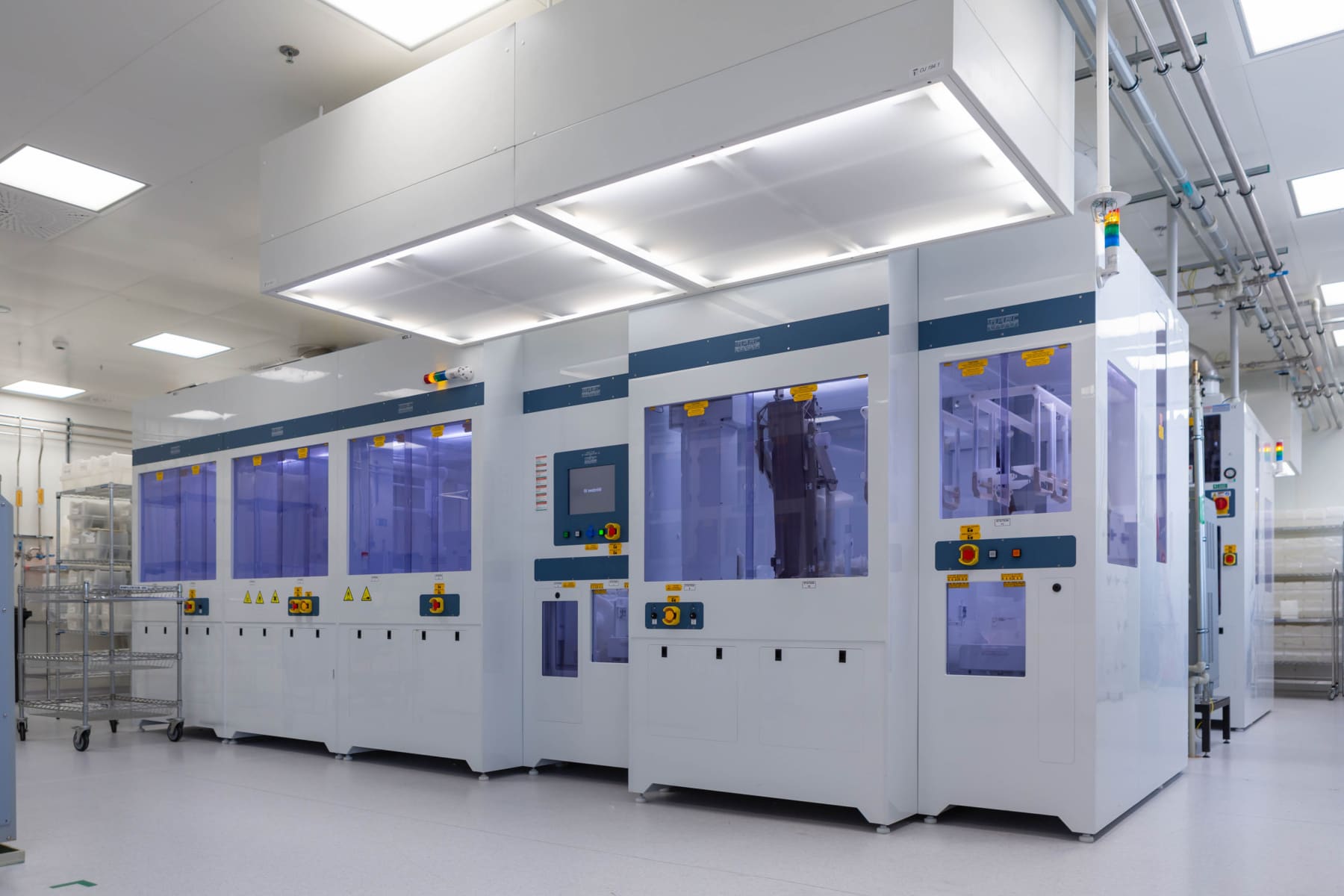

Oběhová jednotka EG je konstruovaná modulárně. Ze základního modulu jsou sestavovány skupiny oběhových jednotek vytvářející laminární pole. Jednotky jsou zavěšeny pod integrovaným stropem. Oběhová jednotka má vlastní ventilátor a výstupní filtrační vložku dle projektované třídy čistoty. Výstupní rychlost vzduchu z oběhové jednotky je řízena centrálním počítačem nebo manuálně přes ovládací pult. Vzduch z okolí do jednotky vstupuje přes sání ventilátoru, které je umístěno v horní části tělesa. Z jednotky vychází přes filtrační vložku.

Oběhová jednotka je vyrobena z ocelového plechu třídy 11. Povrchová úprava je provedena práškovým nátěrem KOMAXIT v odstínu RAL 9010 polomatný. Jednotka má vlastní samonosnou konstrukci, za kterou je možno ji zavěsit pod strop. Tlumící materiál pro jednotku vyhovuje požadavkům pro čisté prostory. Všechny spáry jednotky jsou těsněny silikonovým (polyuretanovým) tmelem.
