Předávací kabina Karusel

materiálová propusť s malými nároky na okolní prostor a kruhovým půdorysem

Popis

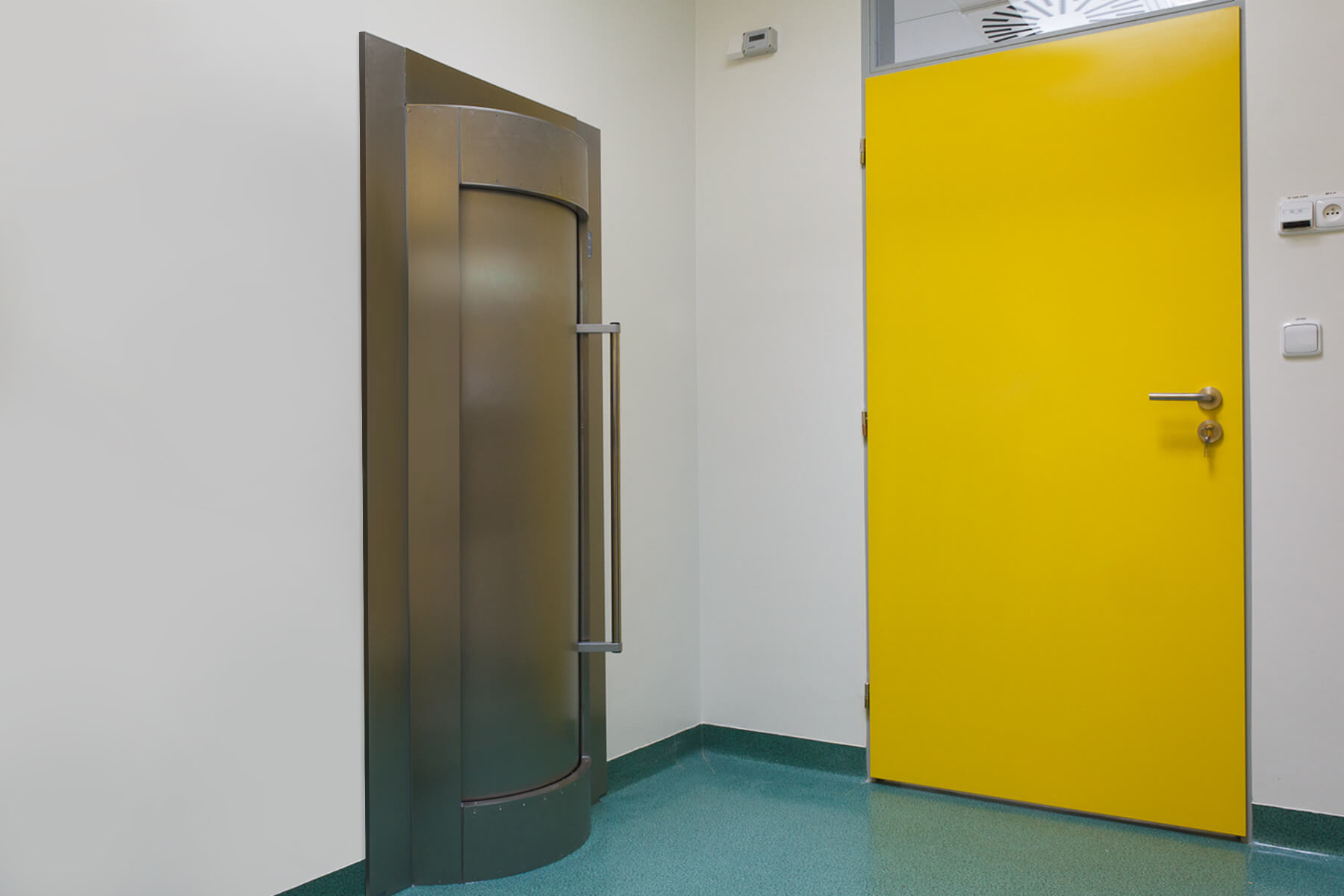

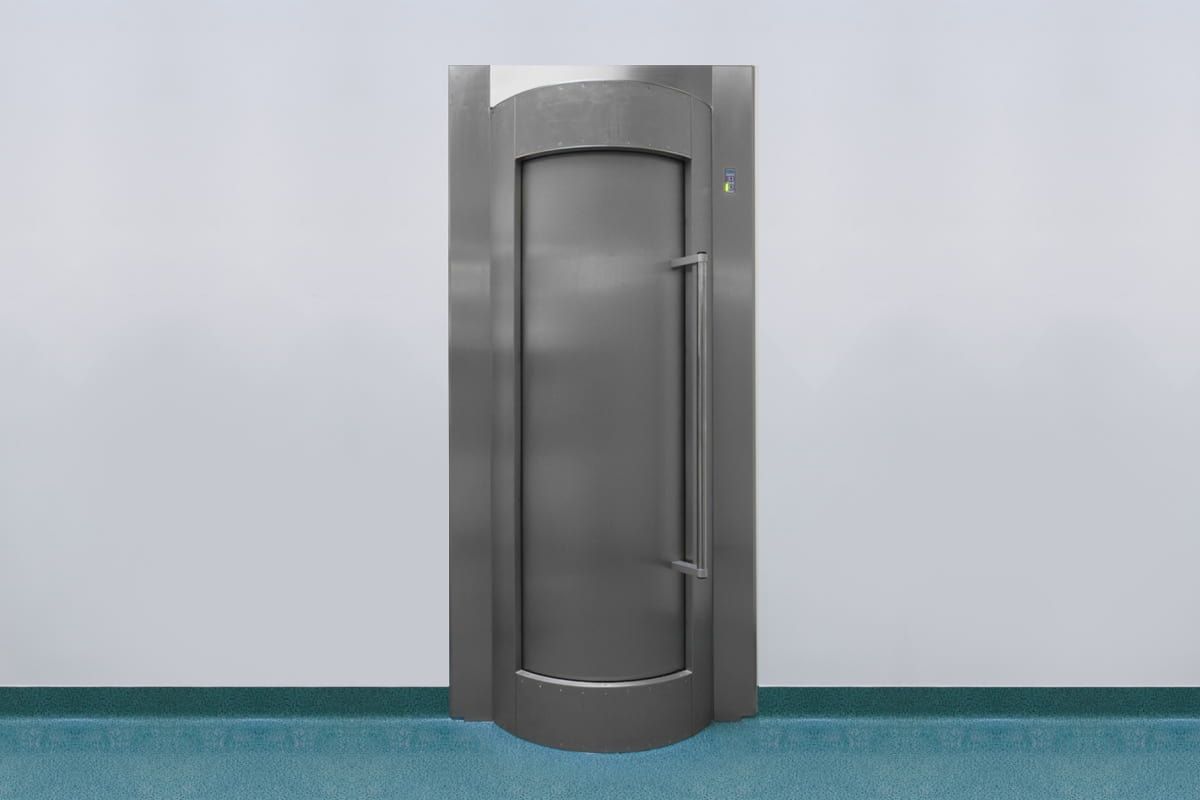

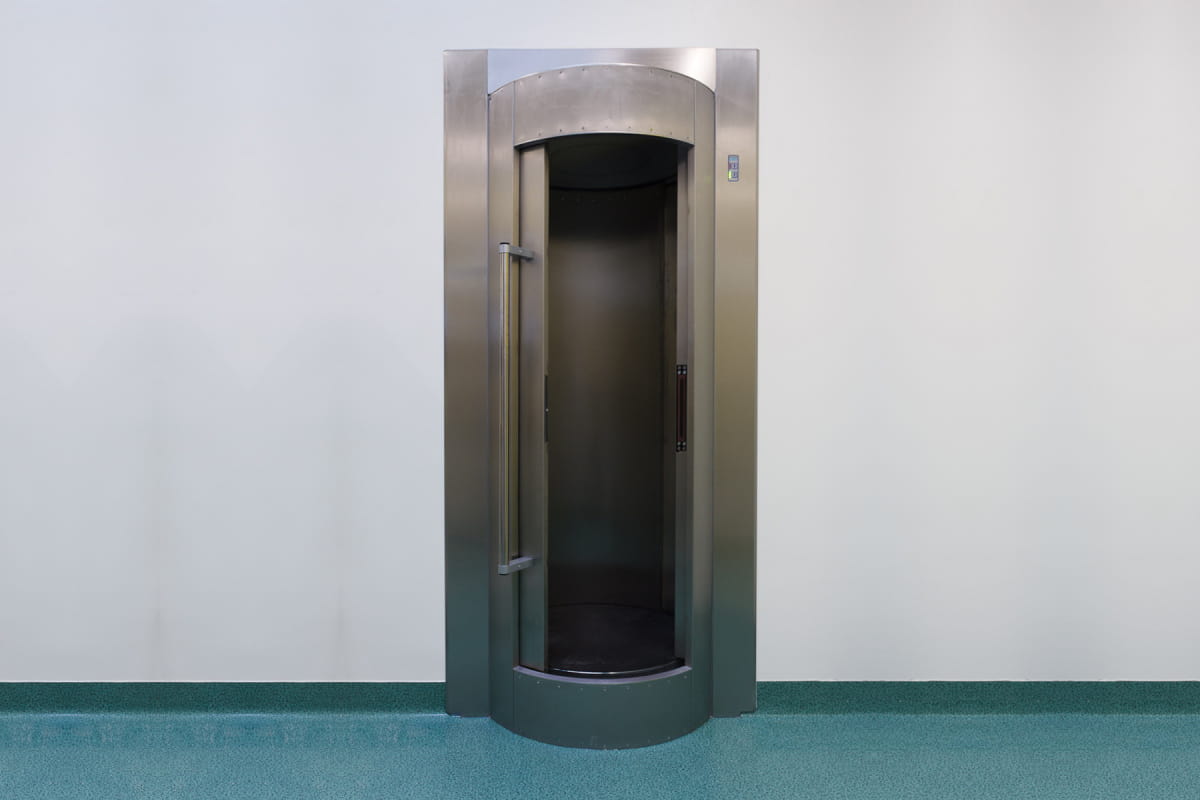

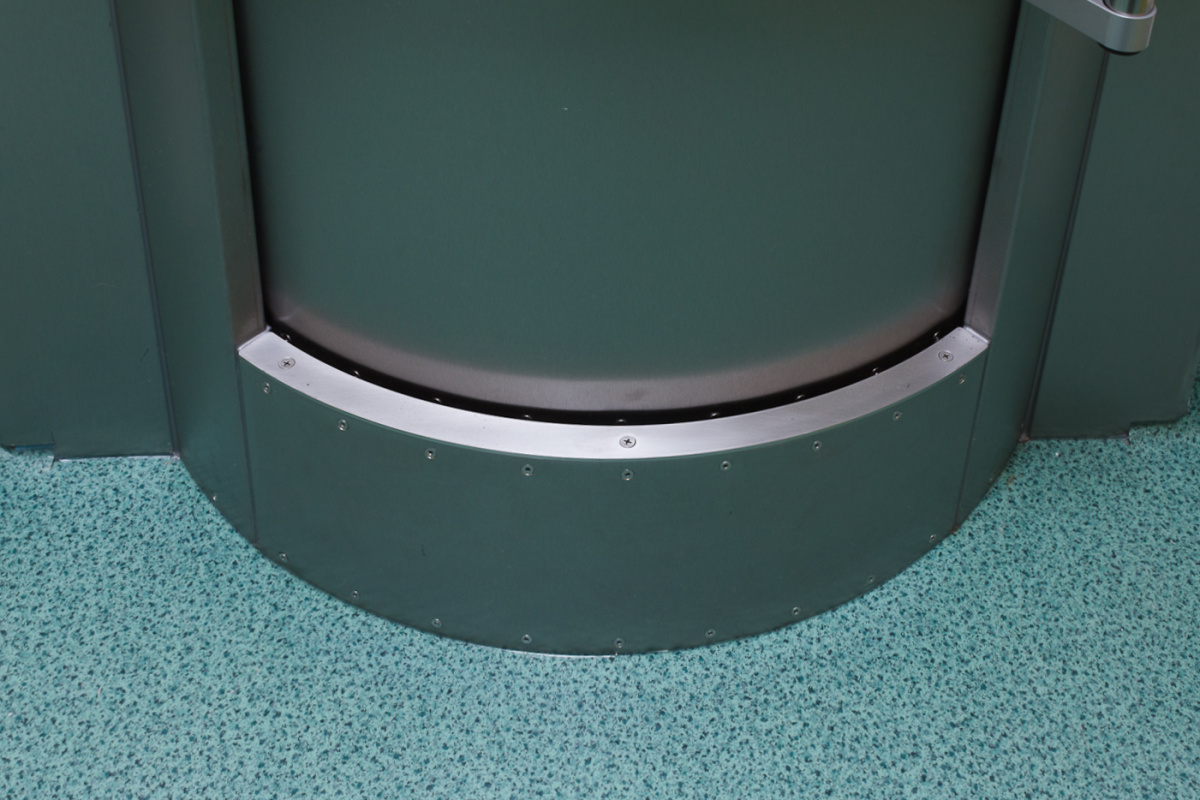

Předávací kabina – KARUSEL je konstruována jako samonosné samostatné zařízení sendvičové konstrukce – povrchový materiál nerezový plech AISI 304 - povrch BRUS 320, výplň minerální vlna + olověná vložka Pb, tl. 2 mm. Box je osazen obloukovými posuvnými dveřmi s trubkovým nerezovým madlem a elektromagnetickou blokací dveří proti současnému otevření a optickou a akustickou signalizací stavu dveří. Funkční prokládací plochu tvoří autonomní otočná deska s protiskluzovou podložkou osazená na kuličkové točnici umožňující snadné přiblížení prokládaného materiálu na protilehlou stranu obsluhy. Pracovní prostor boxu je vzduchotechnicky ošetřen – box napojen na VZT odvodní potrubí.

Technické parametry

Geometrické rozměry

Ø700 mm, výška 1700 mm

Barevný odstín

Nerez + BRUS 320 - Broušený povrch

Povrchový odpor

R < 10 5 Ώ

Povrchový materiál

ocelový plech třídy 17 240 (AISI 304) BRUS 320

Povrchová úprava spojovacího materiálu

17240

Vyztužovací materiál

pozinkovaný ocelový plech třídy 10 004.2

Těsnící materiál

silikonový tmel DOW CORNING 785, 796

Výplňový materiál

DESKY Z ČEDIČOVÉ VLNY
Součinitel tepelné vodivosti : 0,043 W/mK
Jednotková hmotnost : 28 kg/ m3
Stupeň hořlavosti : A1 dle ČSN EN 13 501-1

RTG ochrana

Olověný plech Pb tl. 2 mm

Odsávání

VZT odvodní potrubí Ø 50 mm

Elektrická blokace a signalizace

napájení +24 DC kabelem stíněným
blokace elektromagnetem - přítlačná síla 2000N
SYKFY3 x 2 x 0,5 mm²

ke-stazeni

Technický list
Předávací kabina Karusel

Stáhnout
Použití

Předávací kabina – KARUSEL s obloukovými dveřmi a otočným dnem je určena pro použití jako materiálová propust v čistých prostorech, jejichž půdorysné dispozice neumožňují použití klasické prokládací skříně s otočnými dveřmi. Slouží pro předávání materiálu mezi místnostmi o různé třídě čistoty, případně mezi čistými a šedými prostory. Předávací box zamezuje nebo omezuje možnost kontaminace prostoru s lepší třídou čistoty ze strany prostoru s horší třídou čistoty a zároveň chrání uživatele před účinky RTG záření. Transport materiálu se řídí interními předpisy uživatele. Předávací box se zásadně nesmí používat pro průchod osob. Předávací boxy jsou konstruovány pro použití v průmyslu, farmacii a zdravotnictví.
