Předávací skříň EG

předávání materiálu mezi místnostmi o různé třídě čistoty

Popis

Nejvíce namáhané plochy jsou vyrobeny z nerezové oceli (police a spodní plocha skříně). Pro prosklení je standardně používáno sklo FLOAT tl. 4 mm. Na požadavek zákazníka lze kabinu dodat s prosklením z bezpečnostního skla CONNEX. V základním provedení se skříň dodává s elektrickou blokací dveří, případně optickou či akustickou signalizací stavu dveří. Předávací skříně se dodávají v kvalitě provedení „pharma“.

Technické parametry

Rozměry

dle domluvy s výrobcem

Barevný odstín

základní RAL 9010, 40 % lesku,
nebo atypický dle odstínů vzorové řady RAL

Povrchový materiál

ocelový plech RUBACOLOR
nerez plech AISI 304

Povrchová úprava

polyesterový lak
brus /320/

Vyztužovací materiál

pozinkovaný ocelový plech třídy 10 004.2
ocelový plech třídy 17 240

Výplňový materiál

POLYSTYRÉN SAMOZHÁŠIVÝ
Součinitel tepelné vodivosti : 0,033 W/mK
Jednotková hmotnost : 15 kg/ m3
Stupeň hořlavosti : C1 dle ČSN EN 13 501-1

DESKY Z ČEDIČOVÉ VLNY
Součinitel tepelné vodivosti : 0,043 W/mK
Jednotková hmotnost : 28 kg/ m3
Stupeň hořlavosti : A1 dle ČSN EN 13 501-1

POLYURETANOVÉ DESKY
Součinitel tepelné vodivosti : 0,03 W/mK
Jednotková hmotnost : 18 kg/ m3
Stupeň hořlavosti : B1 dle ČSN EN 13 501-1

Prosklení

Sklo FLOAT - # 4 mm
Bezpečnostní sklo CONNEX # 6,3 mm
Sklo olovnaté SUPERCONTRYX # 7 nebo 12 mm

Elektrická blokace a signalizace

napájení +24 DC kabelem stíněným
SYKFY3 x 2 x 0,5 mm²

ke-stazeni

Technický list
Předávací skříň EG

Stáhnout
Použití

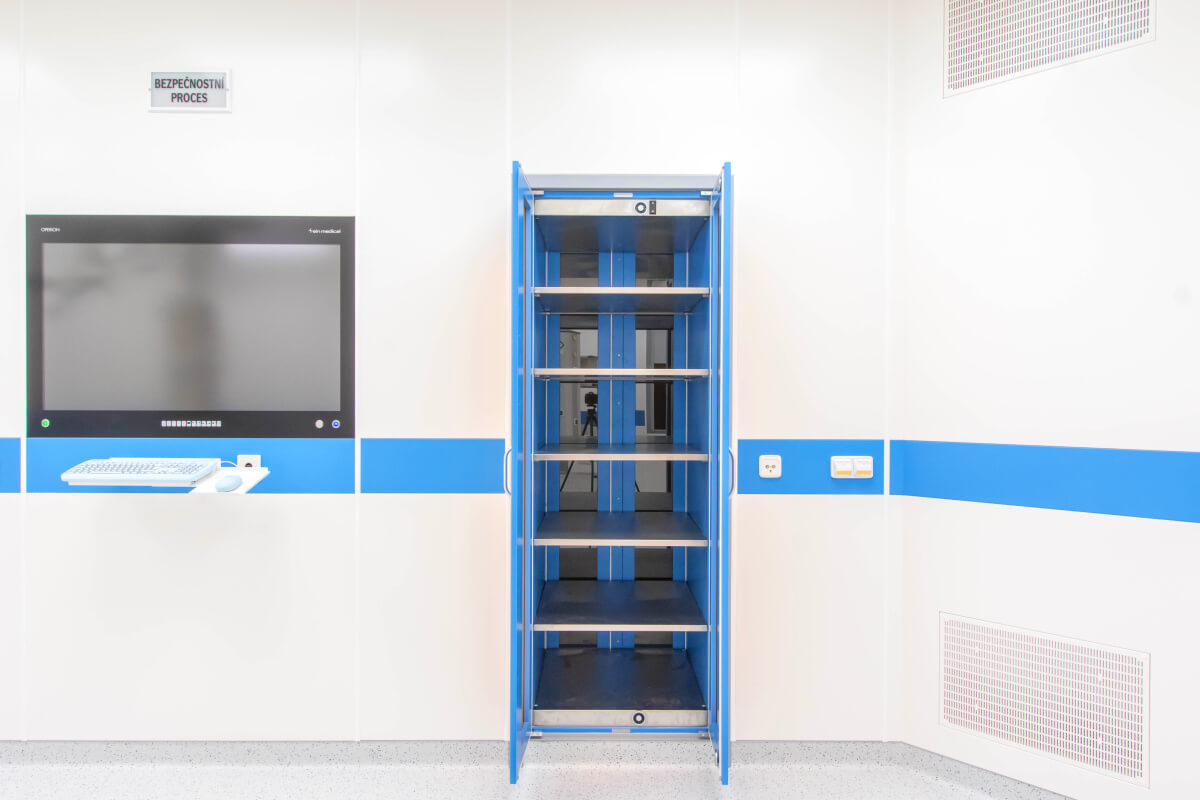

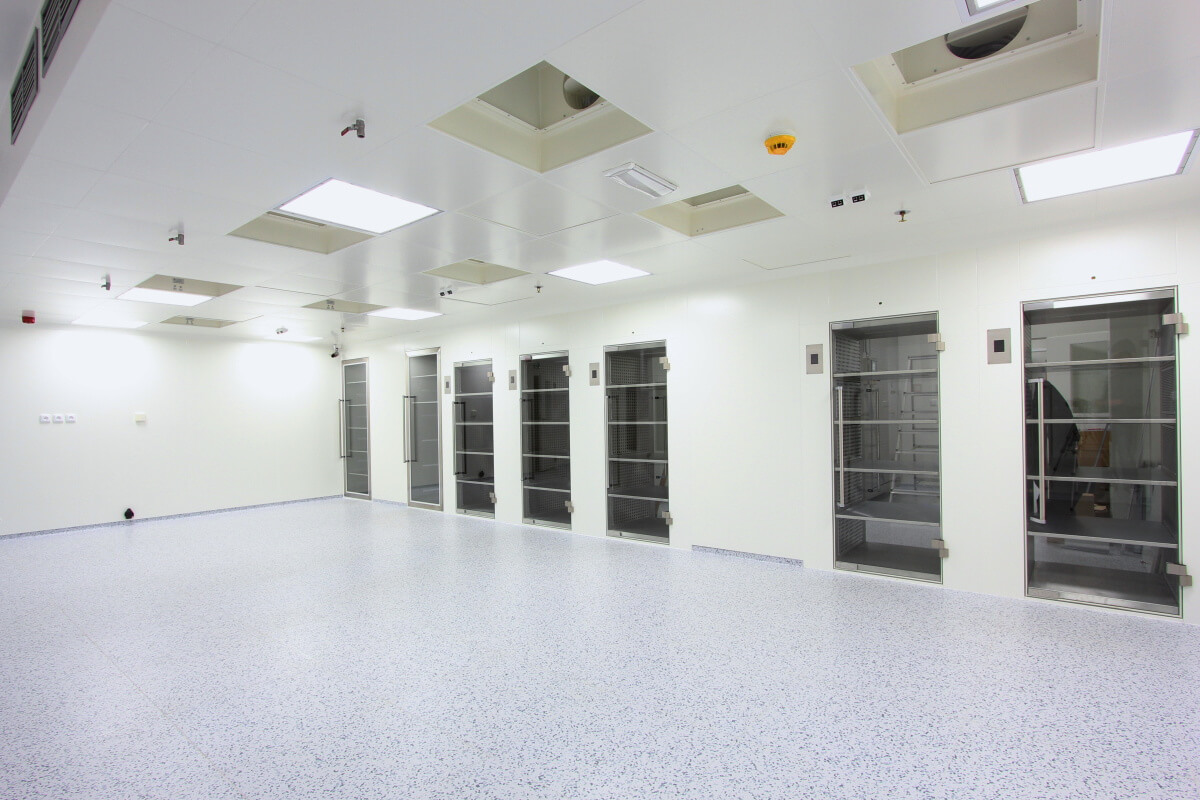

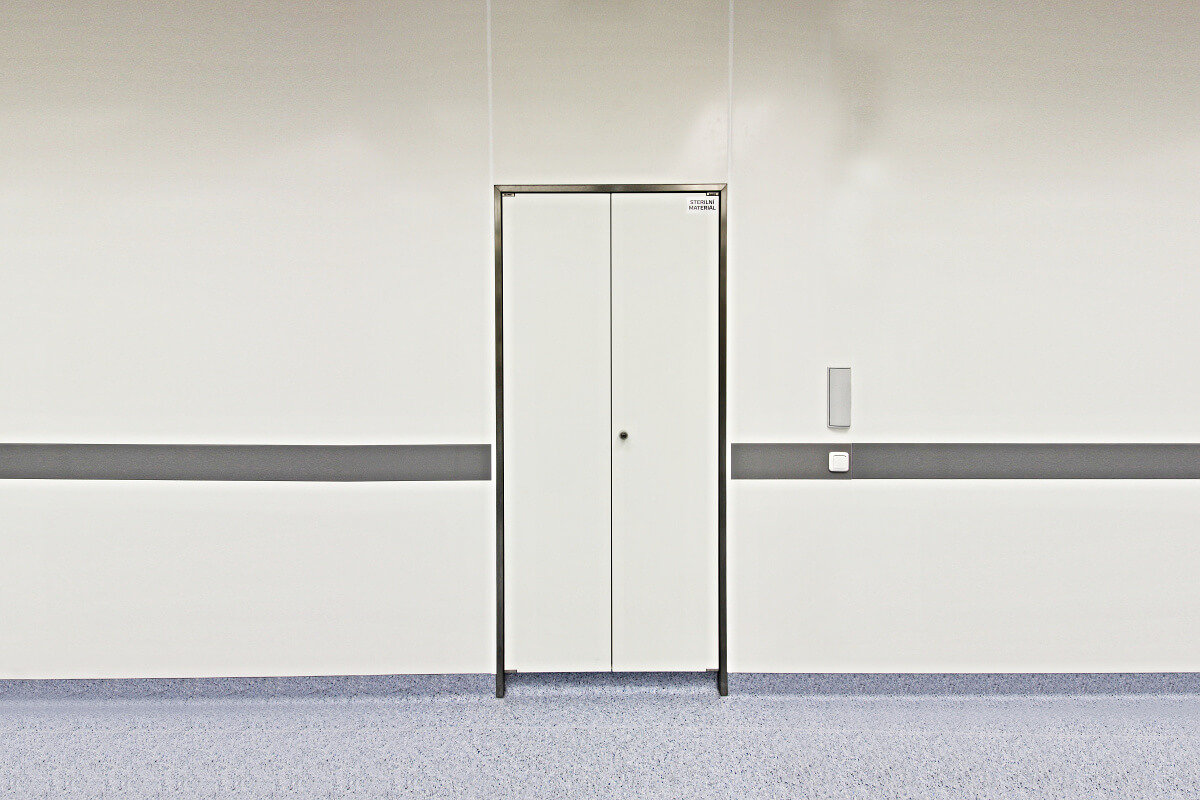

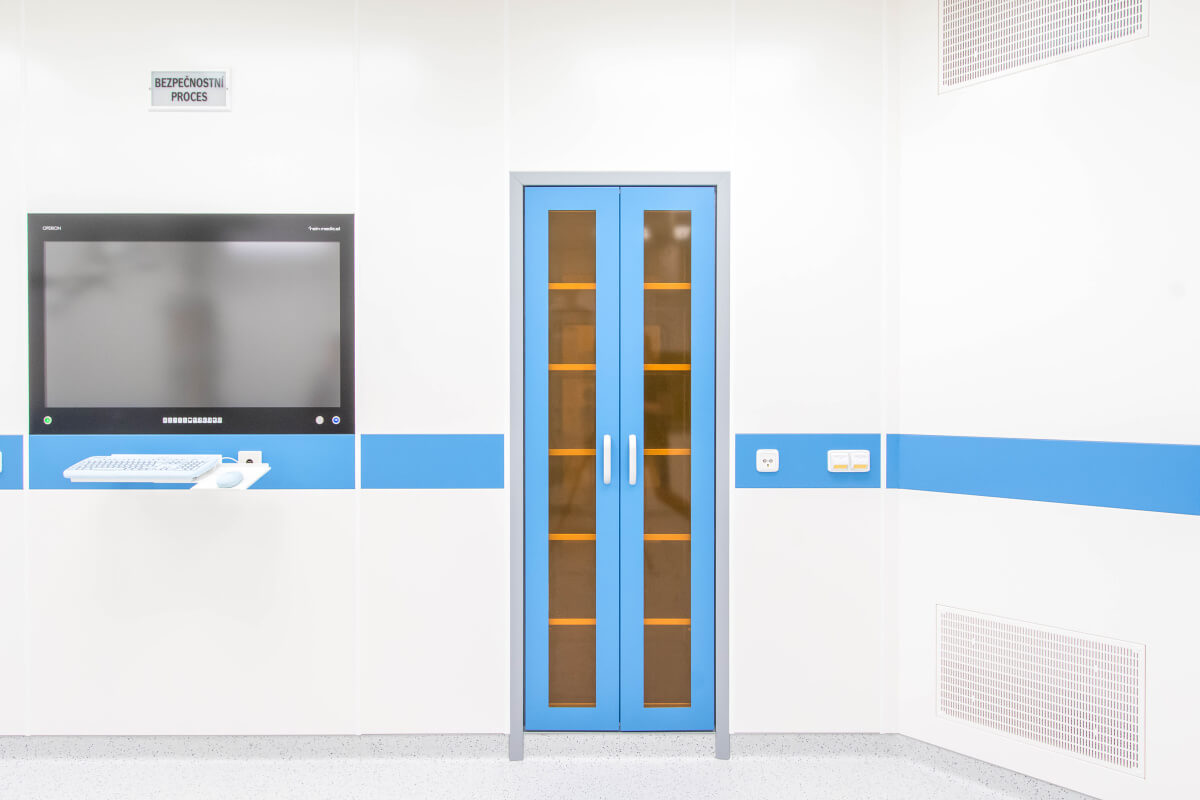

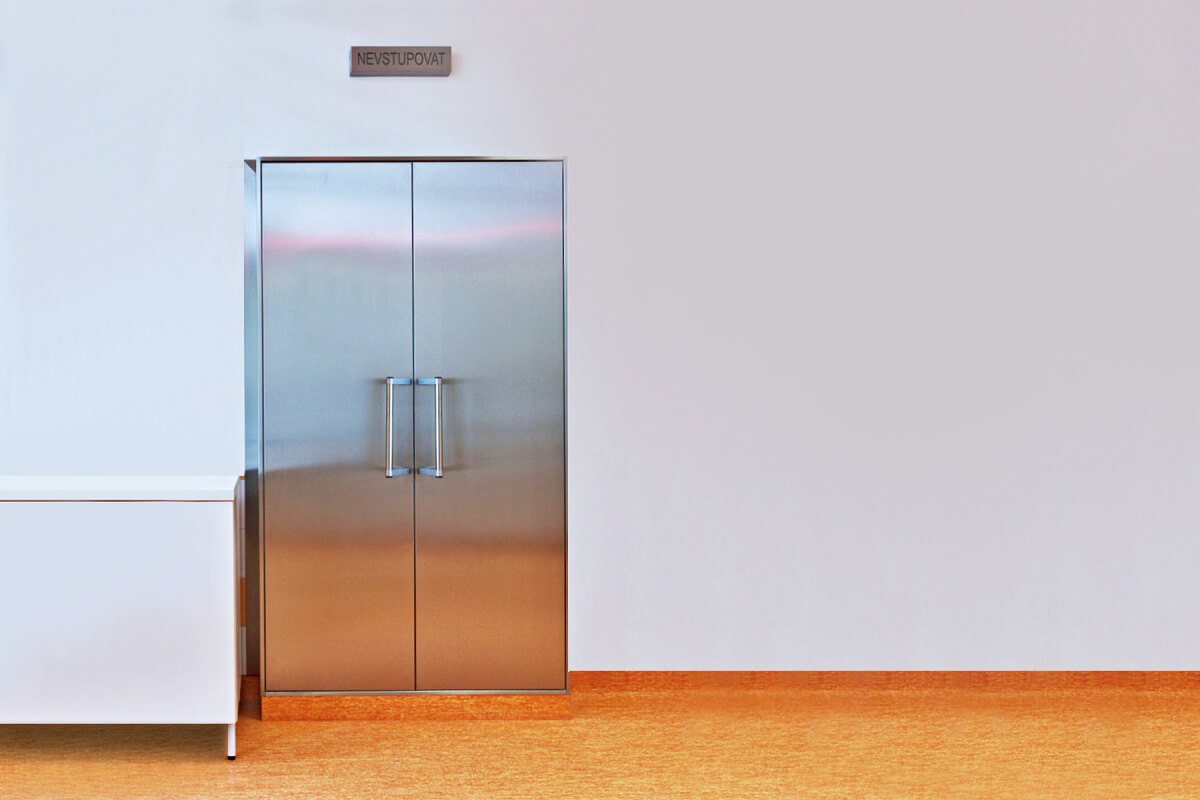

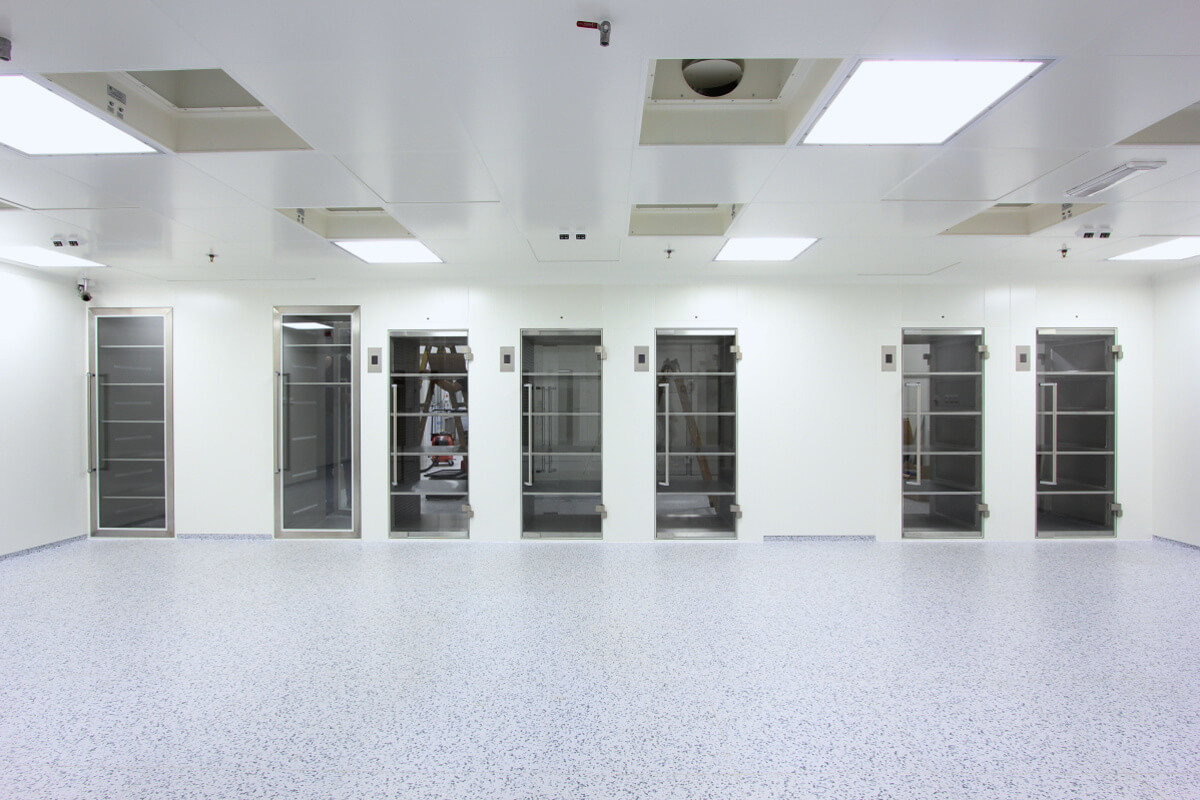

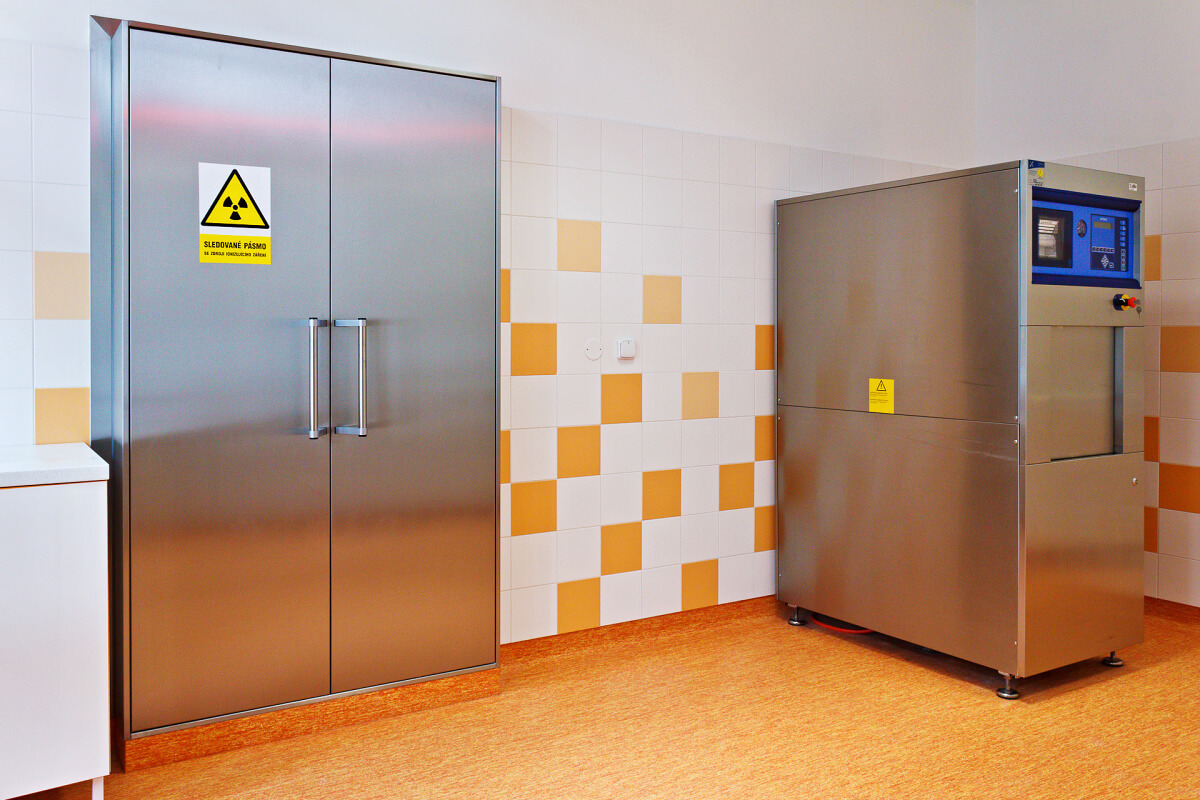

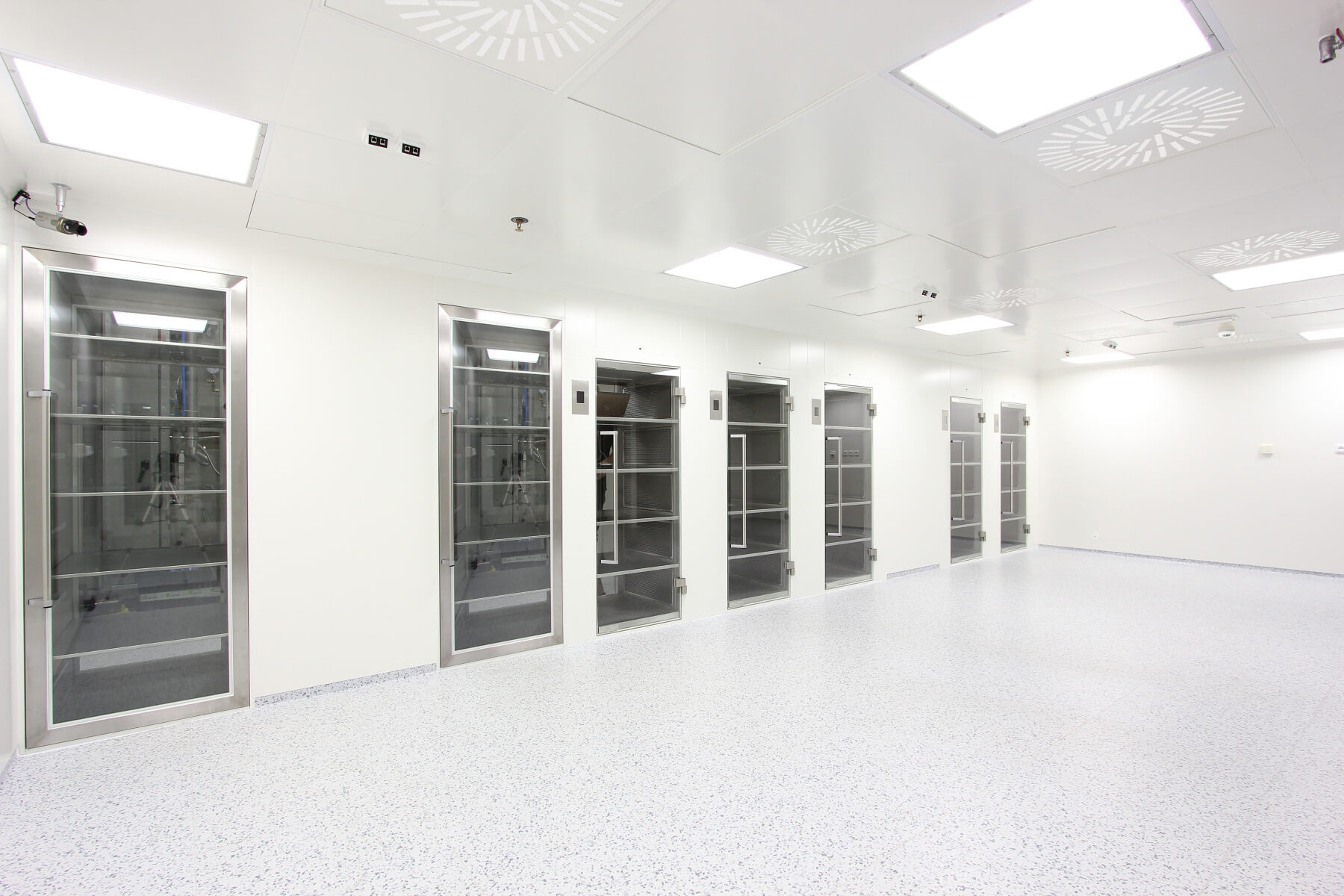

Předávací skříň EG je určena pro použití v čistých prostorech jako materiálová propust. Slouží pro předávání materiálu mezi místnostmi o různé třídě čistoty, případně mezi čistými a šedými prostory. Předávací skříň EG dle zvoleného typu zamezuje nebo omezuje možnost kontaminace prostoru s lepší třídou čistoty ze strany prostoru s horší třídou čistoty. Transport materiálu se řídí interními předpisy uživatele. Předávací skříň EG se zásadně nesmí používat pro průchod osob. Předávací skříně EG jsou konstruovány pro použití v průmyslu, farmacii a zdravotnictví.
