Příčka EP Medical

systém vestavby operačních sálů a zázemí s tmelenými spoji

Popis

Multifunkční stěnový systém tvoří samonosná ocelová konstrukce s možností použití vnitřní hlukové izolace a krycí obkladové panely v různých materiálových a rozměrových provedeních. Samonosná kovová konstrukce je tvořena silnostěnnými profily EG 41 s povrchovou zinkovací úpravou. Konstrukce z profilů EG 41 je zakotvena v podlahovém „U“ profilu. Všechny stavební otvory (např. dveře, prosklení) jsou zesíleny použitím vodorovných výztuh kotvených do svislých konstrukcí závěsným systémem.

Vnitřní prostor oboustranné, či jednostranné příčky může být vyplněn zvukovou izolací. Obkladové panely jsou uchyceny na nosnou konstrukci pomocí závěsného systému z funkční strany systému, tj. z vnitřní strany místnosti. Panely jsou vyráběny z kovových materiálů vhodných pro použití ve zdravotnictví s vlepenou výztuhou z materiálu třídy požární odolnosti A2 dle ČSN. Místo styku obkladových panelů s konstrukcí je opatřeno polyuretanovým těsněním. Vzniklá montážní spára z funkční strany systému může být hermeticky utěsněna silikonovým tmelem. Panely jsou vodivě pospojovány z důvodu eliminace statického náboje.

Technické parametry

Rozměry

maximální šířka 1 140 mm, minimální šířka 80 mm
maximální výška 3 100 mm

Tloušťka panelu

20 mm

Barevný odstín

základní RAL 9010, 40 % lesku,
nebo atypický dle odstínů vzorové řady RAL

Materiál panelu

ocelový plech RUBACOLOR
nerez plech AISI 304

Povrchová úprava

polyesterový lak
brus /320/

Vyztužení panelu

SDK deska tl. 12,5 mm, 15 mm, 18 mm

Těsnící materiál

silikonový tmel DOW CORNING 796, 785

Nosná konstrukce

nosná ocelová konstrukce - profil EG41

Prosklení

pomocí Pharma okna EP Medical

Minimální skladba

předstěna min. 90 mm, oboustranná příčka min. 180 mm nutno zohlednit hloubku vestavné technologie
(odtahové kanály, monitory, multifunkční panely, skříně na šití,...)

ke-stazeni

Technický list
Příčka EP Medical

Stáhnout
Použití

Stěnový systém EP MEDICAL byl vyvinut speciálně pro zdravotnictví, a to především pro operační sály a jejich zázemí. Předností systému je jeho víceúčelovost. Samonosná konstrukce systému umožňuje snadnou instalaci rozvodů elektroinstalace, vody, mediplynů a dalších. Konstrukční řešení usnadňuje montáž obkladových panelů ve variabilních rozměrech. Současně také dovoluje snadnou integraci vnitřního vybavení a zařízení operačního sálu. Systém EP MEDICAL podporuje následnou změnu či doplnění rozvodů medií, nebo nové instalace technologií v budoucnosti. Výhodou je bezprašná demontáž a zpětná montáž obkladových panelů.

mapa-referenci
Realizované zakázky

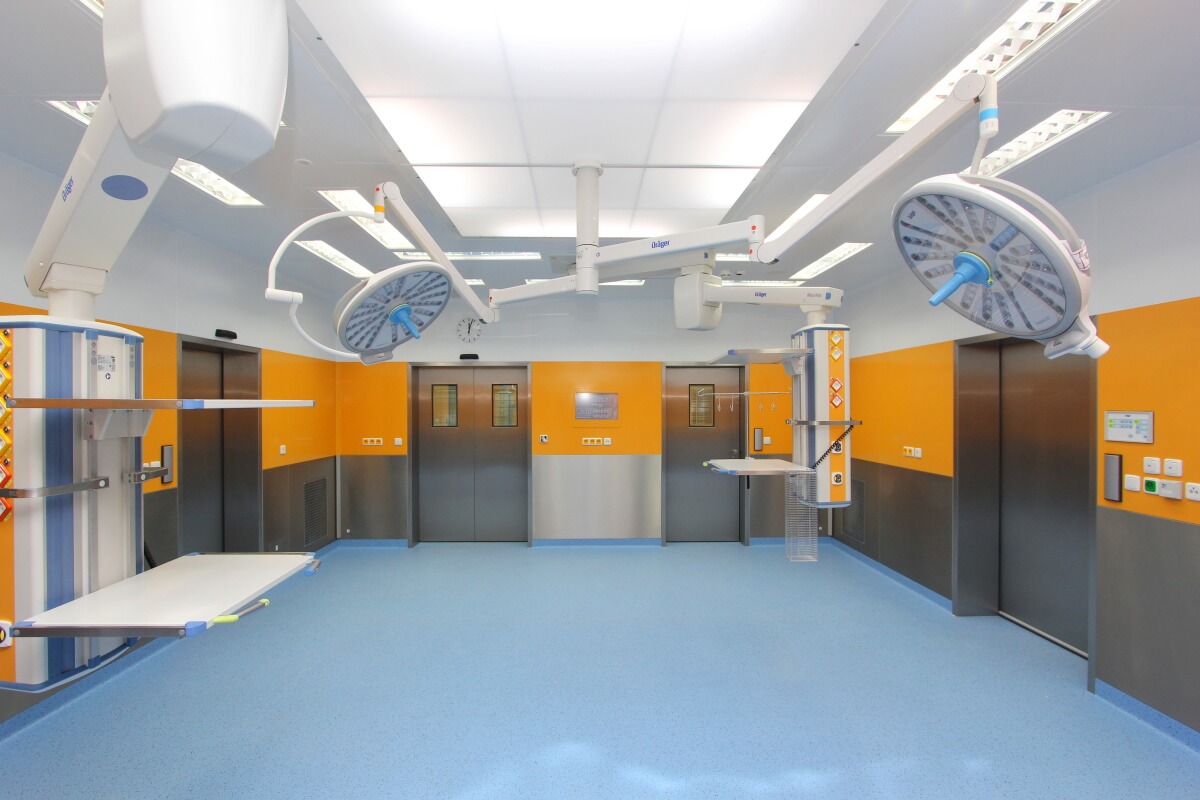

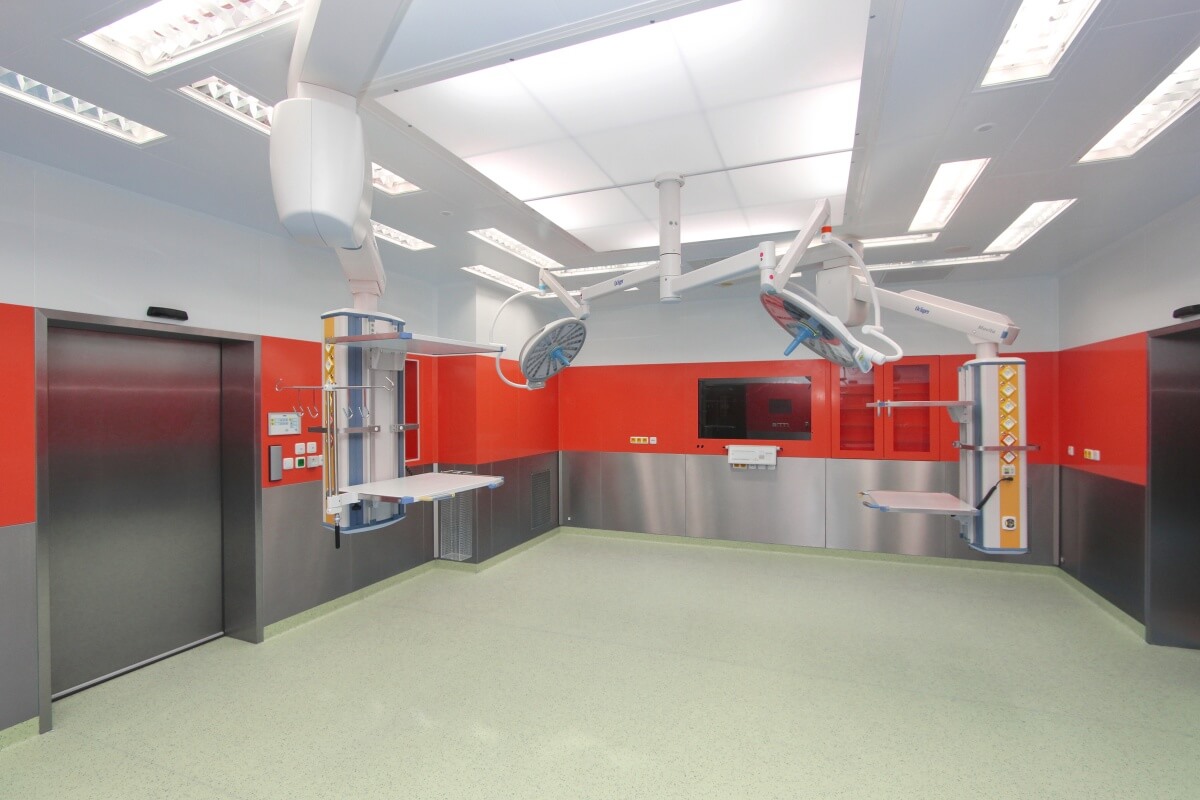

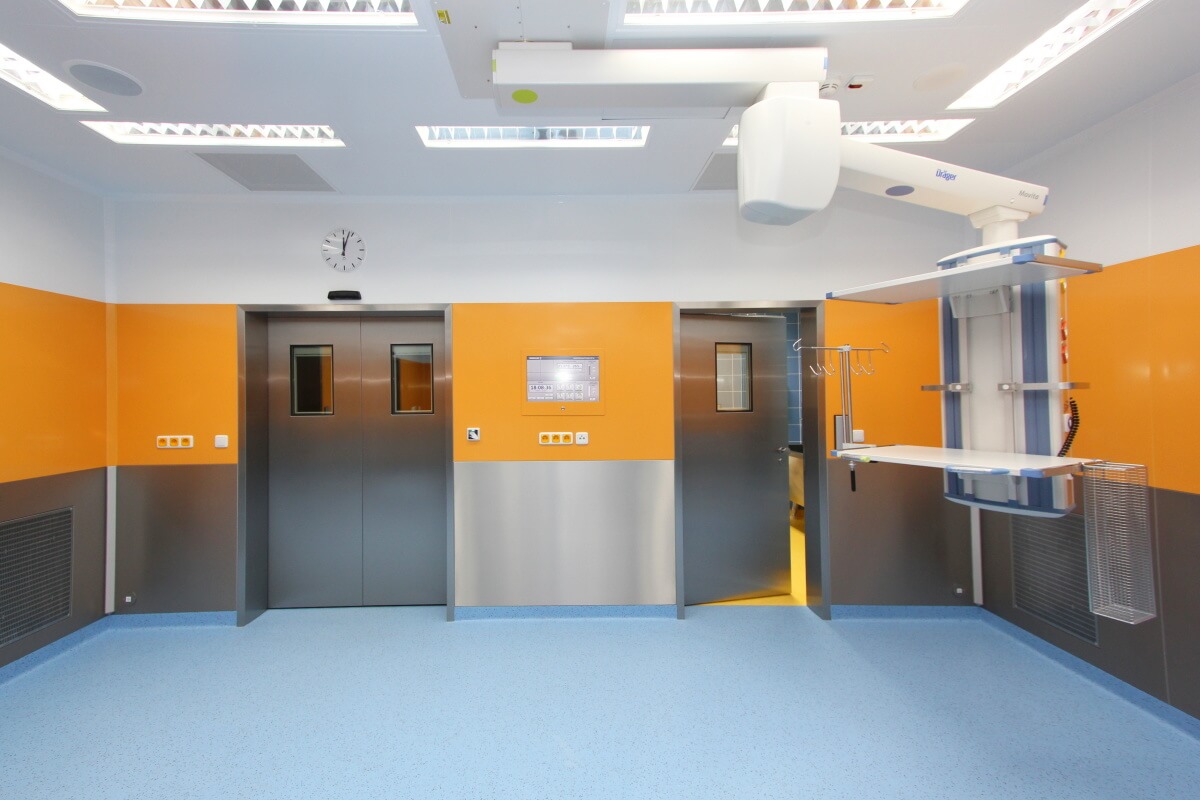

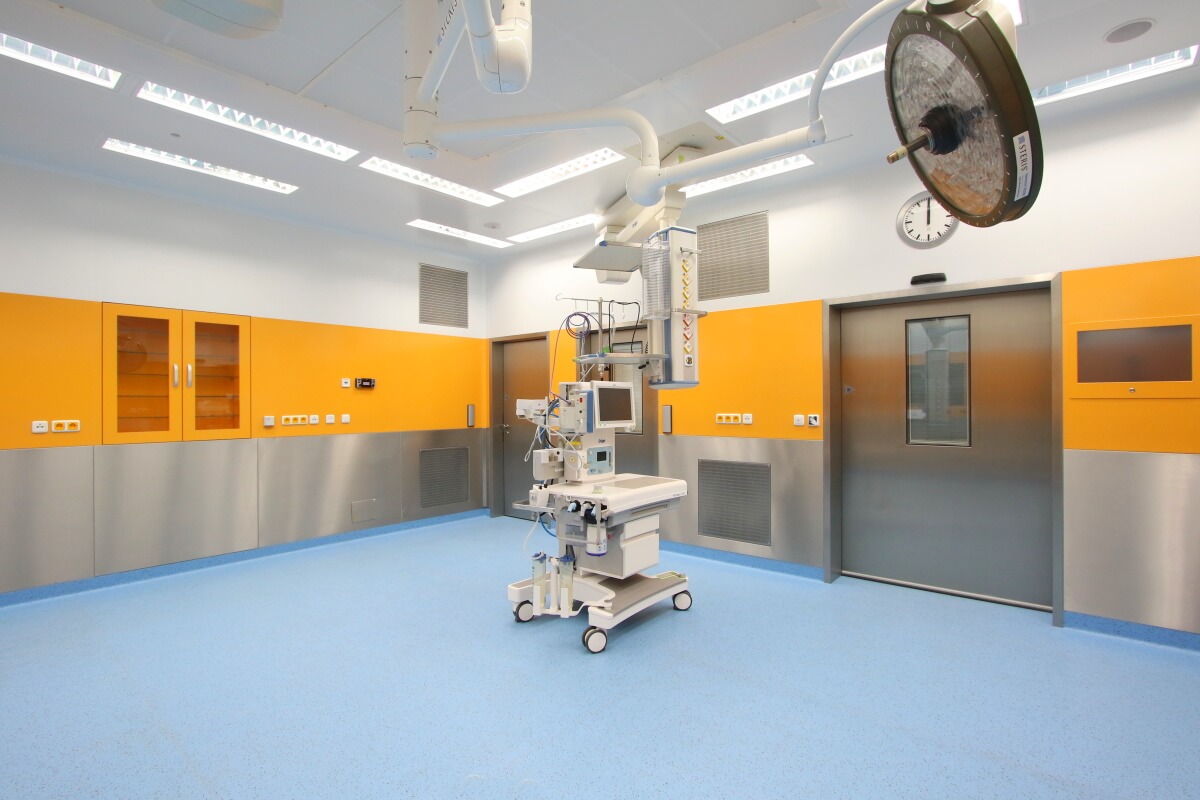

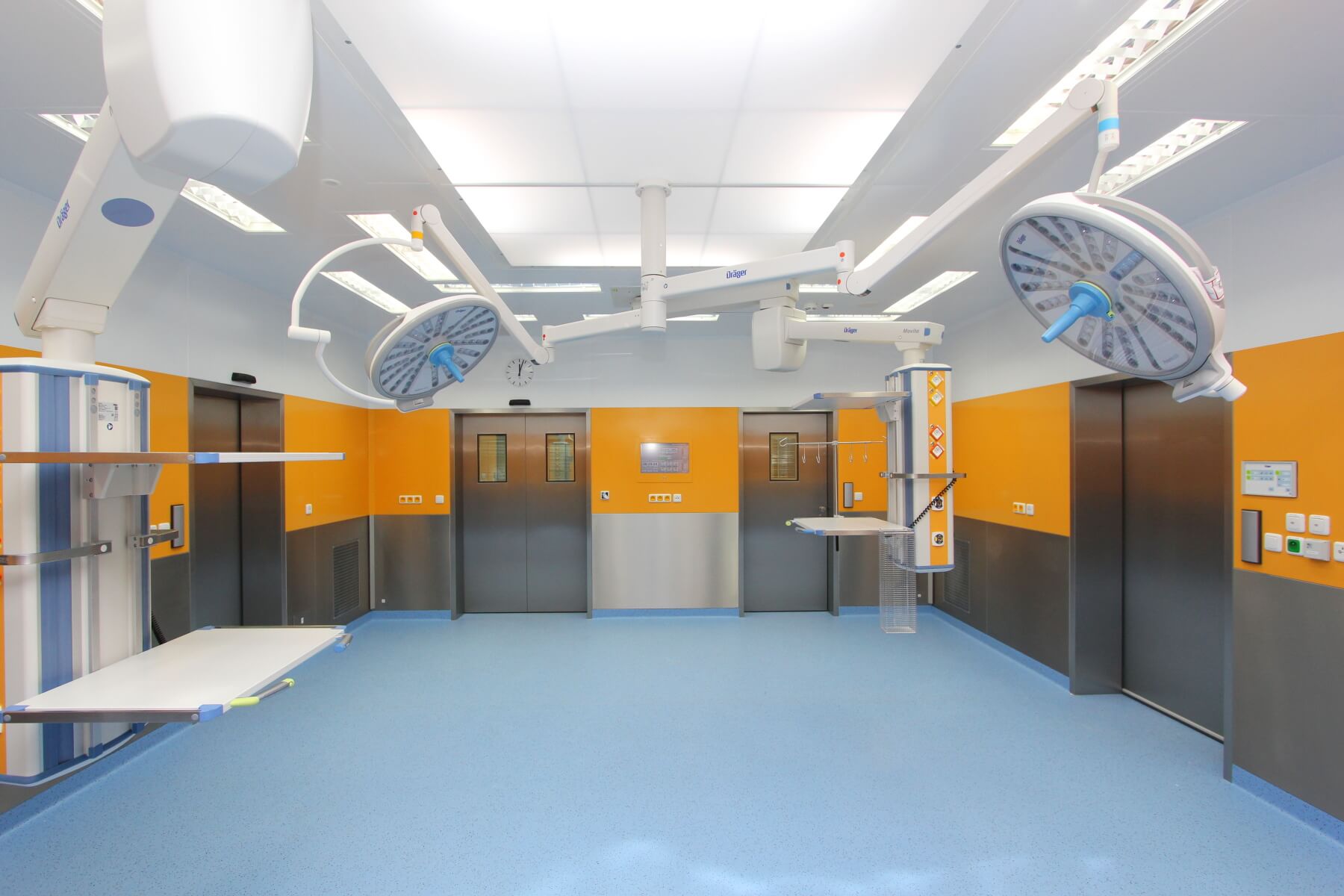

Fotogalerie
